在CAD制图设计中，如果将整个标注尺寸炸开后再删除不要的尺寸线及尺寸界线，会导致后期要移动尺寸时不方便，因为整个尺寸不是一个整体了。为了解决这个问题，下面小编就给大家介绍如何设置标注尺寸只显示一半，一起来看看吧。
1.首先打开CAD绘图软件，打开需要执行操作的图纸文件，将图纸中的标注尺寸“90”只显示下半段的尺寸线及尺寸界线的操作作为演示，如图所示。

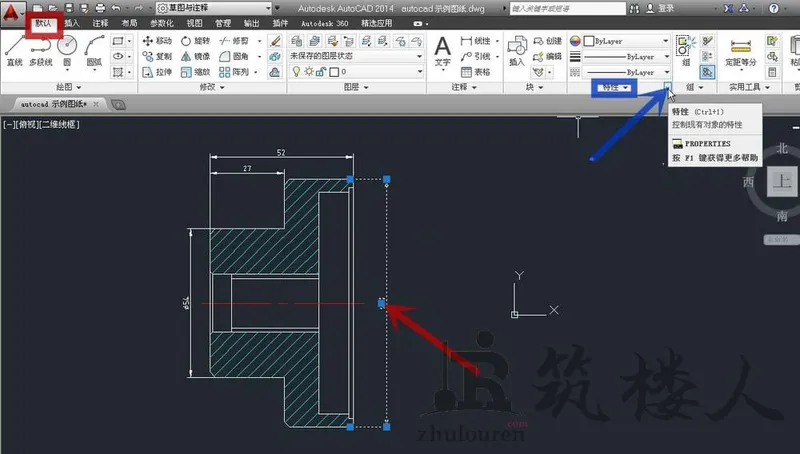

2.鼠标点击选中标注尺寸“90”后，点击【默认】选项卡，在其子菜单中点击【特性】选项，如图所示。

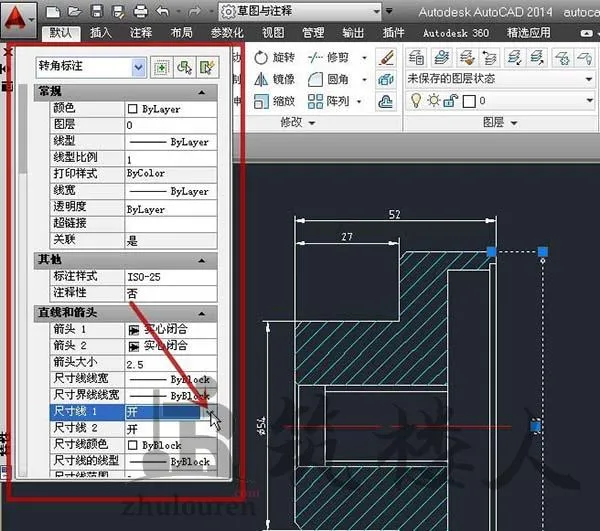

3.在界面左侧会出现特征栏，点击【尺寸线 1】的下拉按钮，如图所示。

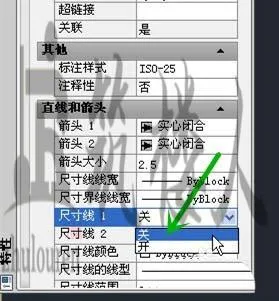

4.在弹出的菜单中点击“关”，如图所示。

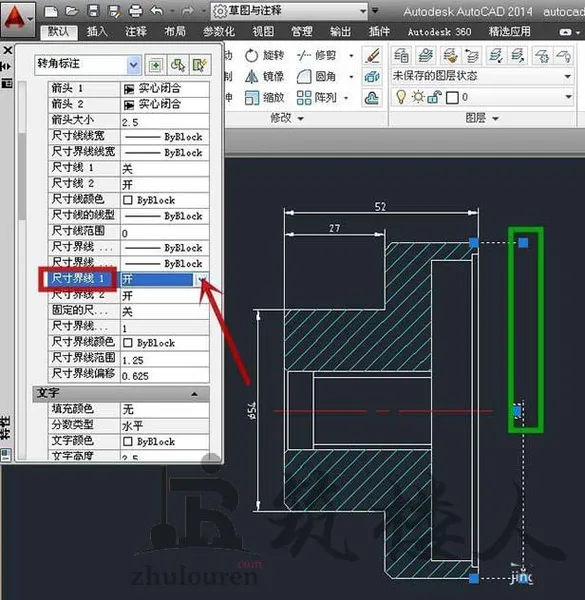

5.这时可以看见尺寸“90”的上半段尺寸线不见了，再继续在特性栏找到【尺寸界线1】，如图所示。

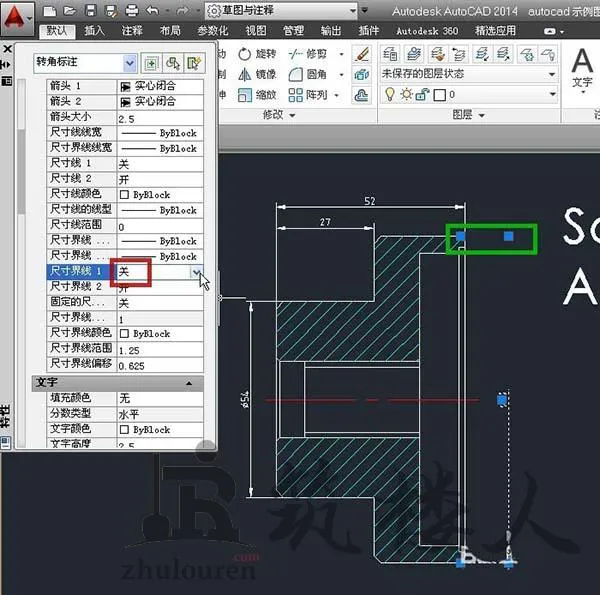

6.在弹出的菜单中选择“关”，可以看见标注尺寸“90”的上半段的尺寸界线也不见了，如图所示。
7.这样就完成了标注尺寸只显示一半的设置，尺寸可随意调整位置，效果图如下。
以上就是关于如何设置CAD图纸标注尺寸只显示一半的全部内容分享，希望能够帮到大家，感谢阅读。
