CAD是一款功能丰富的绘图软件，通过对各种命令和工具的结合运用可以极大满足我们的绘图需求，下面小编就给大家演示通过对命令和工具的使用来实现绘制电路图，感兴趣的小伙伴一起来看看具体的操作步骤吧。
1、首先打开CAD官网下载并打开CAD绘图软件，在上方工具栏中点击选择圆形命令，如图所示。

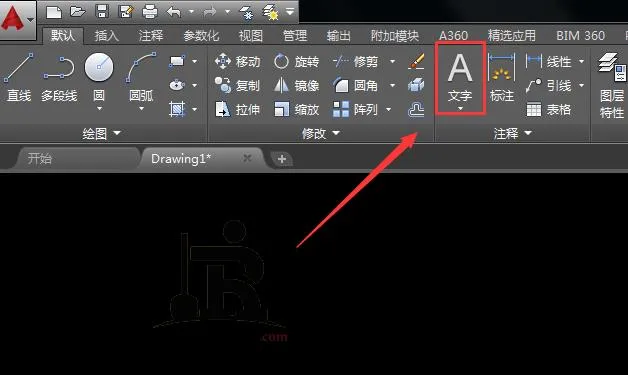

2、在绘图界面中绘制出一个圆形，然后再在工具菜单里点击选择文字工具，如图所示。

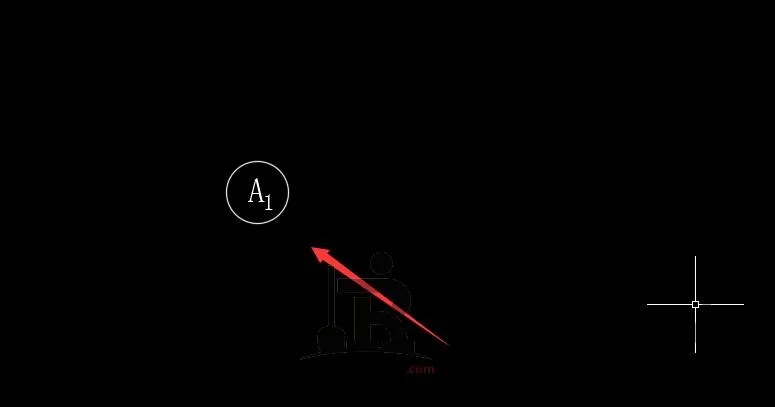

3、在绘制的圆形内输入我们需要的文字“A1”，这样电流表原件就绘制完成了，效果图如下。

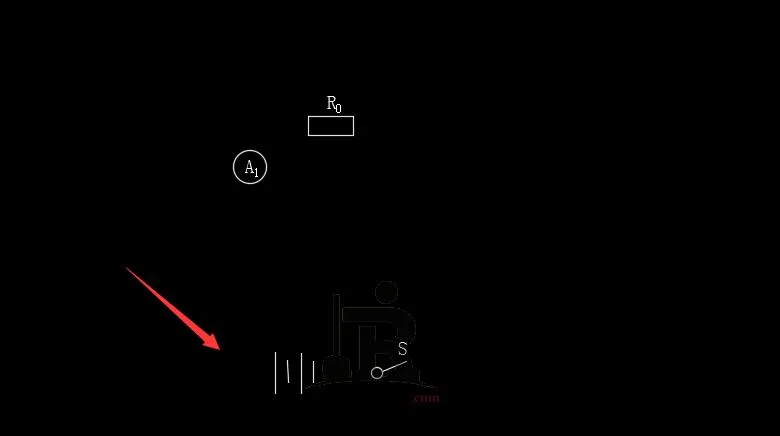

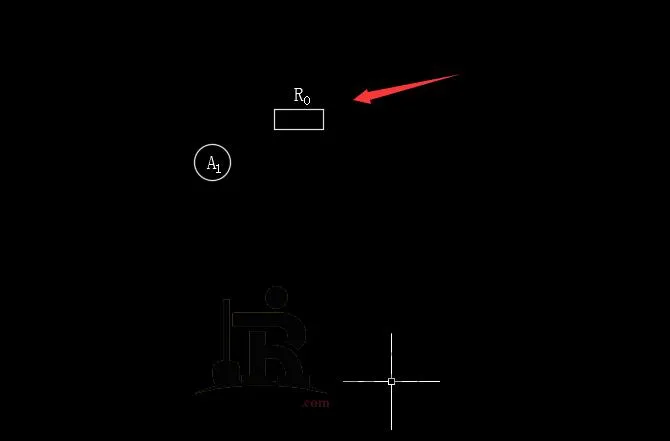

4、选择矩形工具在绘图区里画出一个矩形作为电阻，然后再选择文字工具输入“R0”，如图所示。
5、再分别使用圆形和直线命令，在绘图界面绘制电路图中的开关，如图所示。
6、再使用直线工具，然后绘制出电路图中的的电源符号，如图所示。

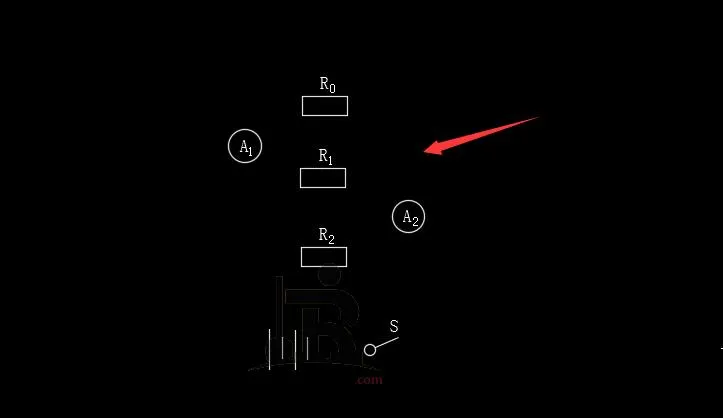

7、我们再按照以上的方法，再在电路图中画出其他的电阻及电流表符号，如图所示。

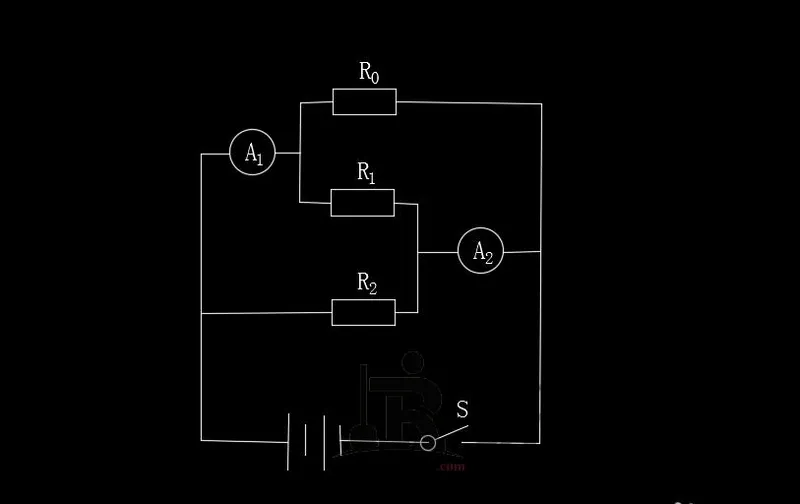

8、最后再使用直线工具，将各个元件及电源连接起来，这样我们的电路图就画好了，效果完成图如下。
以上就是关于CAD如何绘制电路图的全部内容分享，各位小伙伴可以打开CAD软件进行实际操作练习，希望能够帮到大家。
