cad里的图放到wps的word文档 | 样才能将CAD图清楚的插入到WORD或WPS中

1.怎么样才能将CAD图清楚的插入到WORD或WPS中

1、更改CAD系统变量WMFBKGND值为OFF,使CAD背景为透明,

如果想让复制的图形是黑白的,可以在图层管理器里面把图层颜色改为白色(7号);

2、选择需要复制的图形,用“复制”工具进行复制;

3、切换到WORD或EXCEL,激活需要粘贴的区域,然后选择“编辑”—“粘贴”;

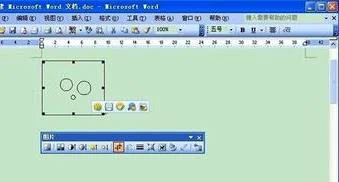

4、粘贴最初的效果如下图;

5、利用“图片裁剪”把图形空白区域剪掉,然后用拖对角的方法把图形缩放到合适的大小; 6、裁剪和缩放后的效果如下图;

7、如图形需要修改,可按下图的方法回到CAD进行修改即可;

2.怎么把CAD里的图传到WPS里

CAD里的图传到WPS的步骤:

1、工具/原料:电脑,WPS软件,CAD软件。

2、打开CAD软件及图纸文件。

3、选择并复制图纸部分(也可使用快捷键菜单命令或者Ctrl+C组合键)。

4、打开WPS,在菜单命令中选择“选择性粘贴”,如果弹出菜单中没有“选择性粘贴”,点一下弹出菜单下面的伸缩按钮就有了。

5、“选择性粘贴”对话窗口有三种选择,对应三种结果。

6、粘贴结果的区别:

(1)AutoCAD Drawing对象,双击图片可以调用CAD软件进行再次编辑。调整图片放大缩小后仍然很清晰。

(2)图片放大缩小不影响清晰度,但是双击图片不能调用CAD进行编辑,可用WORD自带的绘图工具进行再次编辑。

(3)这种方式原汁原味的把CAD编辑窗口粘贴过来了。连背景及线条颜色也不变。是位图格式(或者说已经像素化了),放大缩小对图片质量有明显影响。不能再次编辑。这和用QQ屏幕截图或者PrtSc键截图效果类似。

7、补充:图纸粘贴过来后会发现图片比你框选的部分范围要大,基本上是按照CAD编辑窗口复制过来的。需要使用word的图片编辑工具条重新修改尺寸。

3.怎么把cad图导入wps

在撰写学术论文时需要在Word、WPS中插入AutoCAD图形,常规的作法是在AutoCAD中绘制好一张设计图,并将背景色设置成白色,将AutoCAD中的图形对象调整到适当大小,采用Windows提供的粘帖板功能将图形插入到Word、WPS等文档中,下面本文整理一些常用且实用的操作技巧与大家分享,希望对大家有所帮助。

1、利用拷屏键的功能

在键盘上有一个拷屏键 ( Print ScreenSysRq),按住“Alt”键再击一下键盘上的拷屏键,它可将屏幕上的当前活动窗口中的所有图形拷贝复制。利用这种功能可把在 Aut oCAD中画好的图形粘贴到 WPS文档中去。操作方法如下:同时启动 Aut oCAD和 WPS两个软件,在 Aut oCAD中打开需要插入的扩展名为“dwg” 的图形文件,按住“Alt”键再击一下拷屏键,然后切换到 WPS状态下,将光标放在需插入图形的位置,利用粘贴命令将图形粘贴到WPS文档中,最后对图形进行裁剪即可。

2、利用抓图工具

利用抓图工具抓取AutoCAD中所需图形,然后保存。在WPS状态下,将光标放在需插入图形的位置,单击菜单栏中“插入”按钮,选择其“图片”选项,再选择“来自文件”选项。转变好的图形文件就插入到了WPS文档中。

通过上面两种方法方法插入的图形的背景是黑的,这个问题需要我们在AutoCAD下更改工作背景解决。

3、直接使用剪贴板插入

在 AutoCAD中用鼠标选择将要插入的图形,点击鼠标右键选择快捷菜单的 “复制”命令,则所选图形被复制到了剪贴板中,打开WPS文件将光标移到要插入的地方,单击鼠标右键选择快捷菜单的 “粘贴”命令,则图形插入到了文件中,因为WPS在进行粘贴操作时:缺省的 Ctrl+V命令将图片以 “绘图对象”进行粘贴,这样会使 文件急剧长大且时常出现红叉,所以在进行图形 “粘贴”操作时,最好用编辑菜单中的 “选择性粘贴”进行操作,以 “图片”格式粘贴进来。

采用Windows提供的粘帖板功能将图形插入到Word、WPS等文档中;或者将AutoCAD中的图形输出为.WMF的矢量图形的格式,然后再在Word、WPS中插入该输出的图形文件。

但这样做,通常会有一些不便,例如:由于插入的图形包含空白区域,插入的图形远比对象的实际尺寸大;而且将未设置线宽的AutoCAD图形插入到Word中,打印的图形线条较细;无法事先确定要插入图片的准确大小。现在为大家介绍一款专业的将AutoCAD图形输出并插入到其他应用程序中的程序:Better WMF,可以完美地解决上述问题。

软件下载:BetterWMF 绿色汉化版 V6.0

4、利用图形格式转换功能插入

“wmf”格式是W indows图元格式,在WPS中缩放不会失真,是Windows下最好的一种图形格式。把AutoCAD图形插入到WPS中,利用菜单栏中文件的下拉菜 单输出选项改变图形的格式文件,就可以把“dwg”格式文件转化为“wmf”格式文件。操作方法如下:同时启动AutoCAD和WPS两个软件,在 AutoCAD中打开需要插入的“dwg”图形文件,单击菜单栏中“文件”按钮,从下拉菜单中选择“输出”命令,弹出“输出数据”对话框,指定文件的名称 和保存路径,并在“文件类型”选项的下拉列表中选择图元文件“wmf”输出格式,此时命令行中将会出现一个“EXPORT”的命令,提示要求选择 AutoCAD图形,则该图形文件的存储类型就由dwg格式变成了“wmf”格式,再切换到WPS状态下,将光标放在需插入图形的位置,单击菜单栏中“插 入”按钮,选择“图片”选项,再选择“来自文件”选项,打开“插入图片”对话框,单击“查找范围”框右边的下拉按钮,在文件夹列表中选择图形文件所在的文 件夹。双击该图形,则可将已转变好的“wmf”文件插入到WPS文档中。图形插入后还要进行一些裁剪。

5、利用WPS的插入对象方式

先将光标定位到WPS文件中要插入图形的位置,从“ 插入” 菜单中选择“对象” 命令,系统弹出“对象” 对话框,有如下两种方式插入:

如果图形还没有绘制,则选“新建” 标签, 选择对象类型为“AutoCAD图形”,确定后WPS会打开AutoCAD,绘制好图形后再保存一次,返回到WPS中,这时就可以看到所绘制的图形了。

如果AutoCAD图形已经绘制好了并保存在某一文件下,则在的“对象” 对话框中选“ 由文件创建” 标签,浏览到所要的图形文件并确定,所绘制的图形便插入到WPS中了。

4.如何把cad的图复制到wps上

1、打开CAD软件及图纸文件。

2、选择并复制图纸部分(可用菜单命令或者Ctrl+C组合键)

3、打开WPS,在菜单命令中选择“选择性粘贴”,如果弹出菜单中没有“选择性粘贴”,点一下弹出菜单下面的伸缩按钮就有了。

4、“选择性粘贴”对话窗口有三种选择,对应三种结果。

5、双击图片可以调用CAD软件进行再次编辑就可以了。

5.怎么把CAD图导入Word文件

常用的有三种方法1、首先推荐的是,在CAD中,输出WMF格式矢量图形文件(命令是wmfout)。

在WPS或者word插入此图形文件。好处:简单,能任意调整大小,图片不失真。

背景为白色。(小窍门——在形成.WMF文件之前,先将CAD显示窗口调整到比要复制的范围稍大,再选复制范围中的图形,可以防止图形周边出现多余的空白。)

2、方法2、在CAD中,菜单“编辑——复制”,选中图形,直接插入WPS。此方法也不失真。

但是插入的图形是原图颜色(原图背景色若是黑色,粘贴后还是黑色。但是你可以临时将背景色调整为白色再复制)。

3、方法3、在WPS中用“插入对象——由文件创建”直接插入已经保存的DWG文件。此方法插入的是dwg全部图形。

也不失真,背景色是黑色。无论哪种方法,图形颜色。

常用的有三种方法1、首先推荐的是,在CAD中,输出WMF格式矢量图形文件(命令是wmfout)。在WPS或者word插入此图形文件。

好处:简单,能任意调整大小,图片不失真。背景为白色。

(小窍门——在形成.WMF文件之前,先将CAD显示窗口调整到比要复制的范围稍大,再选复制范围中的图形,可以防止图形周边出现多余的空白。)2、方法2、在CAD中,菜单“编辑——复制”,选中图形,直接插入WPS。

此方法也不失真。但是插入的图形是原图颜色(原图背景色若是黑色,粘贴后还是黑色。

但是你可以临时将背景色调整为白色再复制)。3、方法3、在WPS中用“插入对象——由文件创建”直接插入已经保存的DWG文件。

此方法插入的是dwg全部图形。也不失真,背景色是黑色。

无论哪种方法,图形颜色是CAD显示的颜色,黄色,浅颜色线条,打印后,在白色背景下看不清。建议你将图形颜色临时改变为全部白色再输出。

另外,根据我的经验,若使用激光打印机,当硒鼓老化后(在办公条件下,一般也就大约一个月左右),太细的线条或者浅色线条,无法打印(因为硒鼓感光不足,无法附着墨粉)。用喷墨打印机不存在这个问题。

不推荐输出BMPJPGGIFPNG点阵图形格式,因为太粗糙,且失真。展开。

cad里的图如何放到wps的word文档
