1.如何用wps 绘图

Shift键的作用：在拖动鼠标绘制图形时，如果在键盘中同时按下Shift键，我们就可以绘制出该图形的标准样式。

比如要绘制一个正圆，如果按下Shift键的同时，不论我们如何拖动鼠标，得到的始终是一个标准的圆形。依此类推，绘制三角形时，得到的永远是正三角形；绘制正方形时，将得到的永远是正方形。

Ctrl键的作用：Ctrl键在绘制图形时的作用同样重要，当我们在键盘中按下Ctrl键的同时，无论我们绘制那种图形，则该图形始终以中心点为基准，进行上下、左右或同时对称变化。若用鼠标指向调整句柄调整图形时，该图形则以对称的方式进行变化。

Shift+Ctrl组合键的作用：当我们绘制图形时，如果在按下Shift+Ctrl组合键的同时拖动鼠标，那么绘制的图形将综合具有Shift和Ctrl键的双重效果。比如我们在按下Shift+Ctrl组合键的同时绘制一个等边三角形，则该等边三角形不但始终以中心点呈放射状向周围变化，而且始终能保持标准的正三角形。

其它图形依此类推。 Alt键的作用：当我们需要移动绘制的图形时，按下Alt键再移动图形可以做到位置更精确。

二、绘制实例 WPS的绘图功能非常强大，其中基本包含了所有常用的形状，使用时只要在“自选图形”中选择相应的图形，然后在拖动鼠标即可绘制。而有时我们需要绘制一些特殊图形时，WPS的绘图功能并没有直接提供，比如半圆弧等，这就需要我们手动反复调整，如果我们再借助Shift和Ctrl键的帮助，就能快速绘制出我们想要的图形了。

1、半圆弧：在WPS中如果绘制圆形还是比较容易的，而如果要绘制半圆时就要费一番周折了。首先是在WPS中单击“自选图形——更多自选图形”，然后在打开的“自选图形”的“基本开关”中选中“空心弧”，左手在键盘中按下Shift键的同时，拖动鼠标画出一个标准的空心弧形（如图01），然后在空心弧用鼠标指向黄色的菱形调整句柄，拖动调整句柄向外环的端点移动使之合并，即可得到一个标准的半圆弧（如图02）。

2、内切圆首先是在“自选图形”中选中“直角三角形”（也可以是其它形状），在键盘中按下Shift键的同时，拖动鼠标画出直角三角形，然后再选择“椭圆形”并将鼠标指向三角形的直角顶点，再以同样的方法拖动鼠标画出圆形，直到每条边都能与圆形相切为止（如图03）。 3、带箭头的圆弧在“自选图形”中提供了带箭头的直线，如果我们需要绘制带箭头的弧线怎么办？有办法，首先是在“自选图形”中选中“弧形”，并在键盘中按下Shift键的同时，拖动鼠标画出标准弧形，然后再用鼠标指向黄色的菱形调整句柄，并用左手在键盘中按下Ctrl键，拖动调整句柄使之变成我们需要的弧形（如图04），并在弧形上右击鼠标，选择“设置对象格式”，在打开的“设置对象格式”对话框中，单击“颜色与线条”选项卡，在“箭头”选项组中单击“始端样式”或“末端样式”，并弹出的下拉列表中选择相应的箭头（如图05，最后单击“确定”即可。

平时在用WPS编辑文档过程中，有时需要在文档中绘制（插入）图形，来配合文档对某一事件进行辅助说明，以达到深入浅出、通俗易懂的目的。但在实际操作过程中，有时看似简单的图形，可绘制起来却困难重重，因为在WPS绘图工具提供的自选图形中，并没有提供相应的图形供我们使用，而此时如果采用专业绘图软件，一来对专业知识要求高，操作复杂，二来也有点大材小用的感觉。

其实，在WPS中如果对绘制的图形要求不是过于专业的话，只要我们多动脑筋，利用WPS绘图工具中的自选图形，在加一些操作技巧可以绘制出来的。一、基础技巧平时，当我们在用WPS绘图时，一般都是先单击“自选图形”，再选择要绘制的图形形状，然后在WPS中拖动鼠标画出图形后，再做适当调整即可，不过这样绘制出的图形有时很不规范（标准），这就需要我们掌握一定技巧。

Shift键的作用：在拖动鼠标绘制图形时，如果在键盘中同时按下Shift键，我们就可以绘制出该图形的标准样式。比如要绘制一个正圆，如果按下Shift键的同时，不论我们如何拖动鼠标，得到的始终是一个标准的圆形。

依此类推，绘制三角形时，得到的永远是正三角形；绘制正方形时，将得到的永远是正方形。 Ctrl键的作用：Ctrl键在绘制图形时的作用同样重要，当我们在键盘中按下Ctrl键的同时，无论我们绘制那种图形，则该图形始终以中心点为基准，进行上下、左右或同时对称变化。

若用鼠标指向调整句柄调整图形时，该图形则以对称的方式进行变化。 Shift+Ctrl组合键的作用：当我们绘制图形时，如果在按下Shift+Ctrl组合键的同时拖动鼠标，那么绘制的图形将综合具有Shift和Ctrl键的双重效果。

比如我们在按下Shift+Ctrl组合键的同时绘制一个等边三角形，则该等边三角形不但始终以中心点呈放射状向周围变化，而且始终能保持标准的正三角形。其它图形依此类推。

Alt键的作用：当我们需要移动绘制的图形时，按下Alt键再移动图形可以做到位置更精确。二、绘制实例 WPS的绘图功能非常强大，其中基本包含了所有常用的形状，使用时只要在“自选图形”中选择相应的图形，然后在拖动鼠标即可绘制。

而有时我们需要绘制一些特殊图形时，WPS的。

2.如何用wps 绘图

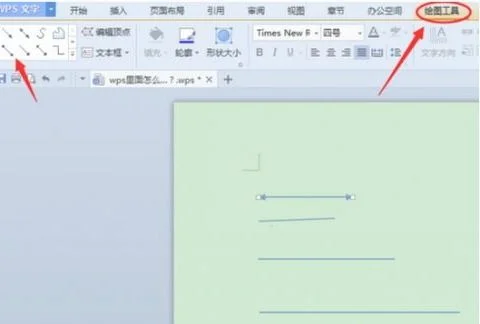

插入-符号-常用符号，点了常用符号后就打开了图文符号库，图文符号库下面有连接线，点一下连接线就能看到各种直线，如果想划斜线，点鼠标点直线拖拽即可，如果想画直横线或直竖线，可以按住shift键不松，用鼠标拖拽。和图文符号库里的各种图形配合，可以绘制各种复杂的，不规则的图。

如果图里面加文字标注，比如画一个池塘，必须要标注池塘占地多少亩，像这种情况，可以先画个文本框，然后把鼠标放在文本框上点右键——绕排方式——不影响排文。然后再点右键——对象属性——边线端点先为空线。点确定。就可在设置好的文本框内输入文字。好处是随意把文本框随意拖动，想把文字放在那个位置，就放在哪个位置。
