CAD多段线（PLINE）相关的知识点
多段线是由直线段或弧线段组合的图形对象，多段线还能设置宽度，还能查询面积及长度参数。
今天介绍几种多段线（PLINE）相关的知识点。
一，多段线画箭头
在执行多段线的直线段或弧线段时都能将起点或者端点设置为不同的宽度，利用这种特征，就能绘制箭头或其他平面图形。
二，半宽和宽度参数的区别
在画多段线时，发现有宽度W参数和半宽H参数，这两个参数不一样吗？半宽和宽度的作用是一样的，都是对多段线的宽度进行设置的，只是可以根据不同已知条件来选哪个参数来使用。在CTRL+1特性面板能看到多段线没有半宽参数。
三，直接绘制多段线为什么就有宽度了？
有时画多段线没有设置宽度，但绘制出来的多段线有宽度，这是为什么？当我们设置了多段线宽度后，最后一个宽度值会记录下来，在下一次绘制时就会自动地使用该值，这个值会跟图纸一起保存，变量名称是PLINEWID。如果要恢复宽度为零，在绘制多段线时重新设置宽度为0即可，当然直接将PLINEWID变量的值设置为0也可以。
四，多段线如何画圆？
圆不能设置宽度，但有些时候我们也需要可以设置宽度的圆。然而圆用PE编辑多段线命令也不能转成多段线，只能利用多段线来绘制圆，方法有两种：
1，用圆环DONUT(DO)命令来绘制圆，绘制出来的是带宽度的圆形多段线。
2，用多段线来绘制，确定好起点后，输入A回车，转换成圆弧绘制模式，可以利用半径或者别的参数画段圆弧，然后输入CL（闭合）回车，就可以得到圆形的多段线。
五，多段线设成虚线的时候默认每段分开生成

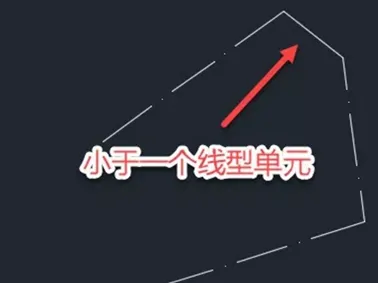

当多段线设置虚线的时候，每一段直线或者圆弧的虚线是重新计算的，先计算每段可以放多少个虚线单元，放不下一个单元的部分会在两端补上实线，若其中某条线段长度小于一个线型单元会直接显示实线，如下图所示。
