CAD软件常用功能：全局线型比例LTSCALE
LTSCALE命令介绍：设置当前图形中所有线型的比例系数。命令别名: LTS。LTSCALE 命令对线型比例的修改将影响当前图形文件中的所有对象，会导致图形重生成。

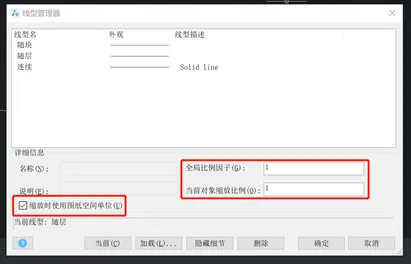

我们在使用线型的时候发生很多问题，很多情况都是虚线显示成了实线，就是因为线型比例的设置不合理。而在CAD软件中，线型比例有几个，一个为全局的线型比例，每一个图形对象又可以有自己的线型比例，在线型资源管理器中还有当前对象线型比例，此外，在布局里还能设置按照图纸空间尺寸计算线型比例，如果想把线型用好，就要对各个参数的作用有所了解。
线型是线型文件*.LIN来定义的，线型的定义很简单，就是直线、空格、字符（形）、点组成。CAD软件的线型文件有英制ZWCAD.LIN和公制ZWCADISO.LIN，线型是按英寸和毫米分别来设置单元长度的，加载线型的时候由MEASUREMENT变量值来决定，变量是0，加载英制线型，变量是1，则加载公制线型文件，也能自己浏览加载别的线型文件的线型。线型加载后会保存在图纸中，因为加载的原始线型不同，常出现线型名称相同但是比例不相同的现象。
线型比例与线型定义密切相关，全局线型比例控制图中全部图形，但是因为不同的线型单元尺寸可能是不统一的，所以有些时候还是要针对某些对象来单独对线型比例进行设置。每一个图形对象的线型比例=全局线型比例 X 对象线型比例。
线型在图中显示的单元长度=线型定义的单元长度 X 线型比例，线型比例越大，图中单元长度越大。
当虚线显示成实线时，不要一味地将比例改大，而要根据图形本身的长短来判断。
