在我们日常绘制图像时常用的是中望cad.com/" target="_self">CAD软件，可以用于绘制出各式各样的dwg文件，那么今天我们就给大家分享下用中望CAD绘制皮带轮，具体有哪些方法和步骤呢？下面一起来看看吧：
1.如下图所示，打开我们的中望CAD绘制面板

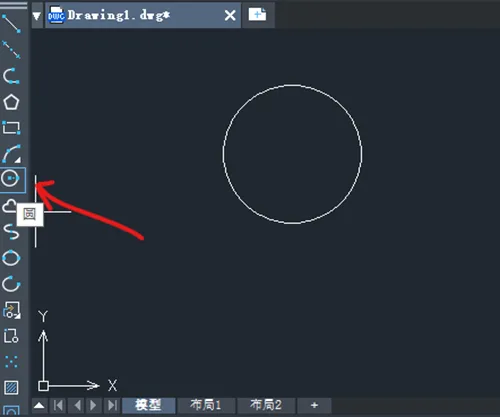

2.如下图所示在左边工具栏中找到我们的【圆】工具
3.如图我们用“圆”工具绘制两个同心圆，再选中“直线”工具

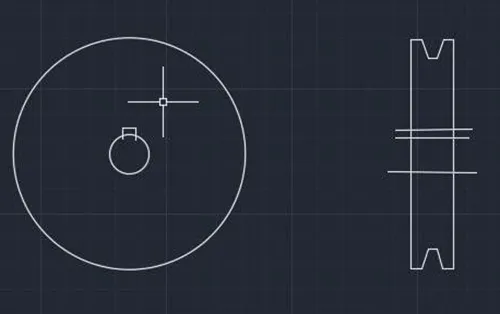

4.利用“直线”工具在小圆上绘制键槽，如下面的效果图绘制出皮带轮的剖面图

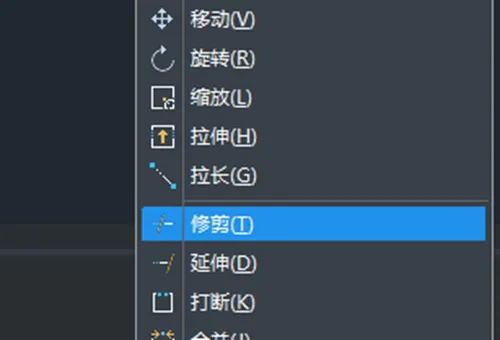

5.再找到我们的“修剪”工具，将多余的线条进行修剪

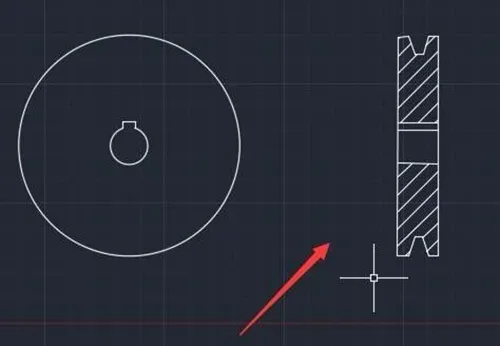

6.找到并点击填充选项，找到合适的填充图案进行图像填充，如下图所示，在剖面图内选中内部的点，将选择的图案填充上

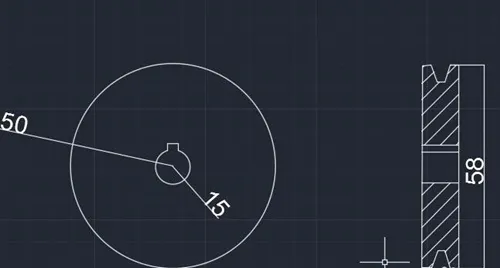

7.如图我们需要给圆的半径进行标注，将两个圆标进行标注，工具栏中找到【线性标注】，如下图将剖面图也标注起来，我们的皮带轮图形就绘制完成了
