1.WPS中如何打箭头标号
工具\材料
wps软件
方法如下
1、首先打开wps软件，在顶部工具栏里选择“插入”选项。
2、然后找到“形状”选项并打开。
3、打开之后根据自己的需求去选择箭头。

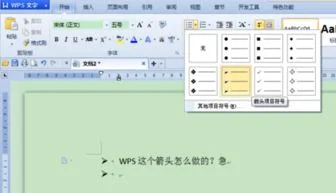

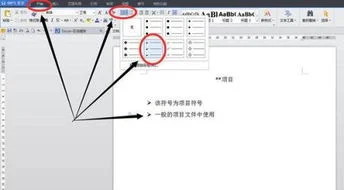

4、还可以在工具栏点击“符号”选项。
5、在里面可以选择各种样式的箭头。
2.CAD标注怎么设置设置,文字高度箭头标识
创建标注样式： 1）、输入D回车，打开标注样式对话框 2）、点击“新建”按钮，命名并继续 3）、直线和箭头： A、基线间距：300 B、超出尺寸线：100 C、起点偏移量：50 D、箭头： 第一个、第二个分别为：建筑标记 引线箭头：实体闭合 箭头大小：50 4）、文字： A、文字样式：（调用自定义的样式） 注：自定义文字样式的方法： 1）、点击“文字样式”后面的三点按钮 2）、点击“新建”按钮，命名并确定 3）、在“字体名”列表中调用txt。
shx 4）、勾选“使用大字体”项 5）、在“大字体”列表中调用gbcbig。 shx 6）、点击“应用”“关闭” B、文字高度：120 C、文字位置：垂直“外部”、水平“置中” D、从尺寸线偏移：100 E、文字对齐：与尺寸线对齐 5）、主单位： A、单位格式：小数 B、精度：0。
3.工程图尺寸标注的规则要求
你看一下机械制图里面的标注很详细的！ 基本规则 1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。 4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格尺寸标注通常由以下几种基本元素构成，如图8-44所示。 5尺寸文字：表示实际测量值。
系统自动计算出测量值，并附加公差、前缀和后缀等。用户可自定义文字或编辑文字。
6尺寸线：表示标注的范围。尺寸线两端的起止符表示尺寸的起点和终点。
尺寸线平行所注线段，两端指到尺寸界线上。如图8-44(a)所示。
7起止符：表示测量的起始和结束位置。系统提供多种符号供选用，用户可以创建自定义起止符。
如图8-44(a)所示。 8尺寸界线：从被标注的对象延伸到尺寸线。
起点自注点偏移一个距 标注尺寸的三要素 1。 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。 2。
尺寸线（含有箭头）——用细实线绘制。要与所注线段平行。
3。 尺寸数字 标注尺寸的符号直径用“Ф”表示， 球用“SФ”、“SR”表示。
半径用“R”表示，方形结构用“□”表示，参考尺寸其数字加注“（ ）”1、标注线性尺寸时：水平方向数字字头朝上；垂直方向数字字头朝左。2、标注角度尺寸时：数字一律水平书写，注在尺寸线的中断处、外侧或引出，尺寸线是圆弧线。
实际上根本不是这样的，数字不必水平书写。 3、标注圆和圆弧时：圆在数字前加“Ф”圆弧在数字前加“R”球面在数字前加“SФ”或“SR”标注圆和圆弧时，尺寸线应通过圆心。
尺寸数字不能被任何图线穿过；大尺寸在外，小尺寸在内。
4.工程图尺寸标注的规则要求
1. 尺寸界线——用来限定所注尺寸的范围。
用细实线绘制。一般由轮廓线、轴线、对称线引出作尺寸界线，也可直接用以上线型为尺寸界线。
超出尺寸线终端2-3mm。2. 尺寸线（含有箭头）——用细实线绘制。
要与所注线段平行。3. 尺寸数字：标注尺寸的符号直径用“ Ф ”表示， 球用“SФ ”、“SR”表示。
半径用 R”表示，方形结构用“□”表示，参考尺寸其数字加注“（ ）”必须准确地、详尽地和清晰地标注尺寸。1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称3、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。以上内容参考：百度百科-尺寸标注。
5.06版CAD中标注直径的时候,怎么把箭头弄在圆里面
1、点格式-标注样式。
2、选择需要修改的标注样式，点修改。
3、点调整，调整选项选择箭头，确定即可。
