1.如何做瀑布图及如何在PPT中制作瀑布图

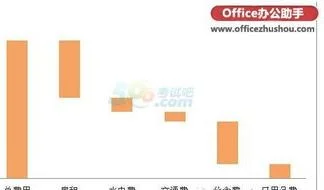

图如其名，瀑布图是指通过巧妙的设置，使图表中数据点的排列形状看似瀑布。这种效果的图形能够在反映数据的多少，在工作表中非常有实用价值。以下图所示数据为例讲解一下如何制作瀑布图。

第一步，为源数据增加辅助数据列，用以计算数据之间的差额。

第二步，以A1:C10为数据源，制作一张堆积柱形图：

第三步，双击辅助列系列，在弹出的“数据系列格式”对话框中，切换到“图案”选项卡，选择“边框”为无，“内部”为无

第四步，单击“确定”按钮，辅助列系列就不再显示

第五步，双击数据系列，在弹出的“数据系列格式”对话框中切换到“选项”选项卡，设置“分类间距”为0

第六步，切换到“数据标志”选项卡，勾选“值”复选框。另外，对图表格式做一些美化。

2.如何Excel制作一个专业瀑布图图表

工具/原料

Microsoft Excel 2010

方法/步骤

如下图1所示的是原始数据，反映的是年底结算时候汇总各渠道的变化值，以得到最终结算值。

制作瀑布图需要对这些原始数据进行处理，新增5个辅助列“累计值、首尾值、占位序列、正序列和负序列”，最终形成下图所示的表格，处理过程如下：

C2 =B2

C3 =SUM($B$2:B3) ，拉至C10

D2 =B2

D11 =B11

E3=IF(B3>0,C2,C3)，拉至E10

F3 =IF(B3>=0,B3,0) ，拉至F10

G3 =IF(B3<0,ABS(B3),0），拉至G10

如下图1选中数据，插入-柱形图-堆积柱形图，得到图2所示

在图表中选中“占位序列”，设置填充颜色为无填充，就可如图2所示，得到基本的瀑布图。

设置X轴标签，图表上选中任一辅助数据，设计-选择数据-水平（分类）轴标签-选中A列数据，得到下图。

美化步骤，删除图例，设置绘图区、图表区背景颜色为浅灰，正负数据的颜色设置为不同颜色，首尾也设置与正负数据不同颜色，最终得到成图。

3.如何Excel制作一个专业瀑布图图表

工具/原料Microsoft Excel 2010方法/步骤如下图1所示的是原始数据，反映的是年底结算时候汇总各渠道的变化值，以得到最终结算值。

制作瀑布图需要对这些原始数据进行处理，新增5个辅助列“累计值、首尾值、占位序列、正序列和负序列”，最终形成下图所示的表格，处理过程如下：C2 =B2C3 =SUM($B$2:B3) ，拉至C10D2 =B2D11 =B11E3=IF(B3>0,C2,C3)，拉至E10F3 =IF(B3>=0,B3,0) ，拉至F10G3 =IF(B3<0,ABS(B3),0），拉至G10如下图1选中数据，插入-柱形图-堆积柱形图，得到图2所示在图表中选中“占位序列”，设置填充颜色为无填充，就可如图2所示，得到基本的瀑布图。设置X轴标签，图表上选中任一辅助数据，设计-选择数据-水平（分类）轴标签-选中A列数据，得到下图。

美化步骤，删除图例，设置绘图区、图表区背景颜色为浅灰，正负数据的颜色设置为不同颜色，首尾也设置与正负数据不同颜色，最终得到成图。
